傳感器連接顯示裝置

lm35d可以直接與數字萬用表直流2v檔連接(見圖1)，可以讀出分辨率為0.1℃的溫度變化。如表頭顯示256.omv即表示被測溫度為25.6℃。 lm35d還可以直接與量程范圍為2v的led或lcd表頭連接，如圖3所示。如果表頭量程范圍為200mv，也可以按圖2所示，在表頭輸入端加一個分壓電路即可。 圖1 lm35d與數字萬用表的連接方法圖 圖2 lm35d與2v表頭連接方法圖 圖3 lm35d與200mv表頭連接方法圖 來源:ks99

LM35D集成溫度傳感器的特點

lm35d集成溫度傳感器是一種電壓型集成溫度傳感器。它的測溫范圍是4-100℃ ，輸出電壓直接與攝氏溫度成正比，靈敏度為1omv/℃ 。lm35d輸出電壓與溫度的線性關系較好，其精確度為±1℃ 。電源電壓為4-2ov，典型應用值為9v。 lm35d的封裝為to-92(與一般塑封晶體管相同)，其三個引腳功能如圖1所示。 圖1 lm35d外形及引腳圖 來源:ks99

利用電子傳感器測量測試的方法

產生的精度100的輸出，在100°f或100℃的輸出是10khz，要把它校準，可以暫時拆下這個傳感器，提供精確的1000v輸入，并且調節r3全輸出為10.00v，不需調零，如果要改進容限較松的ic的準確度，可以把ic放在接近等量高端的已知準確度溫度，并且調節r3的在獲得正確的輸出。lm34／35需要是負偏壓去追蹤零度以下的溫度，圖7說明其基本原理，這ic由止電源線供電，不過原把人約50μa的偏流加在輸出上。lm35適用的溫度范圍有-55至150℃，-40至110℃是lm35c，以及0至100℃的lm35d，而25℃時保證準確度是±1℃和±0.5℃是lm35a，lm135的華氏型號也有類似的級數。其封裝有t0-46金屬型和t0-92塑料型，表3中最后一行ic是national的lm135／235／335的系列。 lm135的操作是一個類似于齊納二極管兩端點穩壓器ic，類似于lm185的標準，它有第三個接線端供用戶接上電，以便標準，偏流或者齊納電流可以在400μa至50ma之間的任何數值，它的輸出是l0mv／k。在0℃時是273v，和絕對溫度成正比，不需用戶校準的最嚴格25

溫度控制器 十一

主電熱器ehl相副電熱器eh2同時加熱，使恒溫箱內溫度迅速上升，從而縮短了加溫時間。 若由于某種原因(例如溫度檢測電路失控或n2、vl、vlc、vtl等某元器件損壞時)使vs選用1/2w、3.9v的硅穩壓二極管。 ur選用la、5ov的整流橋堆。 vl、v2、v4和v5選用s805o或c8050型硅npn晶體管;v3選用sg013型硅npn晶體管;v6選用sg011型硅pnp晶體管。 vtl和v儀選用loa、400v的雙向晶閘管。 lcl選用lm78l05型三端穩壓集成電路;ic2選用lm35d型溫度傳感器集成電路 (其輸出電壓與溫度的關系為lomv/℃);ic3選用ne555型時基集成電路;ic4選用tl431或μa431型三端精密穩壓集成電路;ic5選用kdg561等型號的報警音效集成電路;ic6選用lm324型四運放集成電路;ic7選用lm7809型三端穩壓集成電路。 vlcl和vlc2均選用moc3061型光糯合器。 k選用多組控制觸頭的9v直流繼電器，其觸頭電流容量應大于loa(使用時可將其組常開觸頭并聯起來，以增大其電流容量)。 數字電壓表可選用2oomv數字面板表，

LM35DZ攝氏溫度傳感器構成溫度量A／D轉換為并行三態輸出標準微機接口數據總線電路

相關元件PDF下載：

由LM35DZ攝氏溫度傳感器構成共地遠距離傳輸電路

相關元件PDF下載：

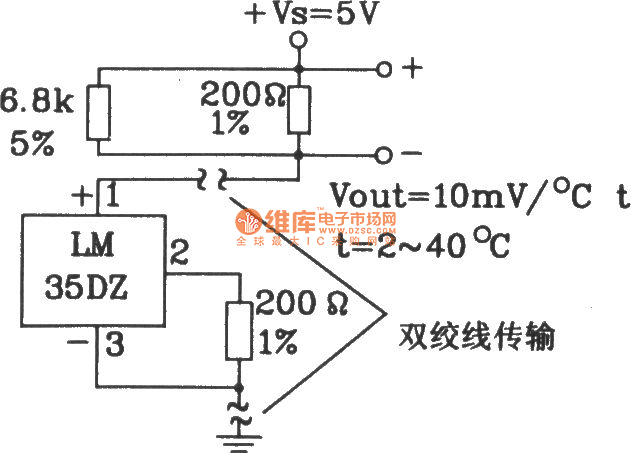

由LM35DZ攝氏溫度傳感器構成共正電源遠距離傳輸電路

相關元件PDF下載：

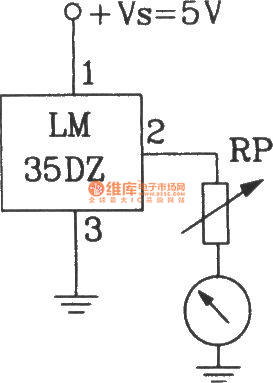

由LM35DZ攝氏溫度傳感受器構成攝氏溫度表電路

相關元件PDF下載：

LM35D的接口電路圖

　　與LM35D的接口電路LM35D的靈敏度為10mV／℃，它在100℃時輸出可達1V。由于SF-10的儀器放大器最大輸入電壓為240mV，所以在上限溫度較高時要對LM35D的輸出信號進行衰減。另外，LM35D的輸出電壓信號是對地的，則它的輸出信號...

利用電子傳感器測量測試的方法

產生的精度100的輸出，在100°f或100℃的輸出是10khz，要把它校準，可以暫時拆下這個傳感器，提供精確的1000v輸入，并且調節r3全輸出為10.00v，不需調零，如果要改進容限較松的ic的準確度，可以把ic放在接近等量高端的已知準確度溫度，并且調節r3的在獲得正確的輸出。lm34／35需要是負偏壓去追蹤零度以下的溫度，圖7說明其基本原理，這ic由止電源線供電，不過原把人約50μa的偏流加在輸出上。lm35適用的溫度范圍有-55至150℃，-40至110℃是lm35c，以及0至100℃的lm35d，而25℃時保證準確度是±1℃和±0.5℃是lm35a，lm135的華氏型號也有類似的級數。其封裝有t0-46金屬型和t0-92塑料型，表3中最后一行ic是national的lm135／235／335的系列。 lm135的操作是一個類似于齊納二極管兩端點穩壓器ic，類似于lm185的標準，它有第三個接線端供用戶接上電，以便標準，偏流或者齊納電流可以在400μa至50ma之間的任何數值，它的輸出是l0mv／k。在0℃時是273v，和絕對溫度成正比，不需用戶校

LM35D的接口電路圖

與lm35d的接口電路lm35d的靈敏度為10mv／℃，它在100℃時輸出可達1v。由于sf-10的儀器放大器最大輸入電壓為240mv，所以在上限溫度較高時要對lm35d的輸出信號進行衰減。另外，lm35d的輸出電壓信號是對地的，則它的輸出信號不能直接接入sf-10b的兩輸入端(⑥腳接地時，單電源的儀器放大器不能工作)，為此需要將輸出電壓衰減，并經電壓轉移電路后才能與sf-10b接口，如圖所示。 來源:university

電平的輸出頻率信號的電路圖

如圖是將20～150℃的溫度變換為200～1500 hz ttl電平的輸出頻率信號的電路，溫度傳感器采用lm35d，它的測量溫度范圍為-55～+150c， 靈敏度為10mv/℃。當測溫范圍為2～150℃時，其輸出電壓為20～1500 mv。電壓／頻率轉換器采用lm331，r1c1構成低通濾波器濾除lm35d的輸出噪聲 。rp1用于調零，當溫度為2℃時，調整rp1，使輸出頻率為20hz。rp2用于范圍調整，當溫度為150℃時，調整rp2，使輸出頻率為1500 hz。 電壓/頻率轉換器的輸出通常是以ttl電平脈沖列傳送出去，這里lm331輸出通過vt1放大為0/20 ma 的電流脈沖列，即電流0對應的邏輯0電平 電，流20ma對應的邏輯1電平。采用扭絞二線電纜進行遠距離傳輸，接收部分采用光電耦合器tlp521進行電氣隔離。0/20 ma的電流脈沖列直接驅 動tlp521，hc14輸出為20～1500 hz的ttl電平的頻率信號，接到頻率/電壓轉換器或者計數器進行必要的處理。 如圖 將20～150℃的溫度變換為200～1500 hz ttl電平的輸出頻率信號的電路 來源:與你

溫度檢測、電壓-頻率變換電路

相關元件pdf下載：lm35dz lm131 9014 如圖所示是用于遙測溫度的溫度檢測、溫度-電壓變換和電壓-頻率變換電路，將該電路與無線電發射電路連接便可組成一個溫度檢測遙控發射電路。電路中，溫度檢測與溫度-電壓變換采用集成溫度傳感器lm35dz，該電路測溫范圍為0～100℃±o．25℃，線性量程10mv/℃，工作電壓范圍4～30v。電壓-頻率變換器采用專用電壓-頻率變換集成電路lm131.該系列產品有：lm131/131a、lm231/231a、lm331/331a。電路中可采用其中任何一個型號，其中a后綴產品的參數優于普通級產品。測溫電路lm35系列產品有： lm35a、lm35ca、lm35、lm35c、lm35d等。如果采用lm35／35a作測溫電路，測溫范圍為2℃～150℃。這時，lm131的輸出頻率范圍為20～1500hz。當需要測150℃時，可調整rp，使輸出頻率為1500hz。
