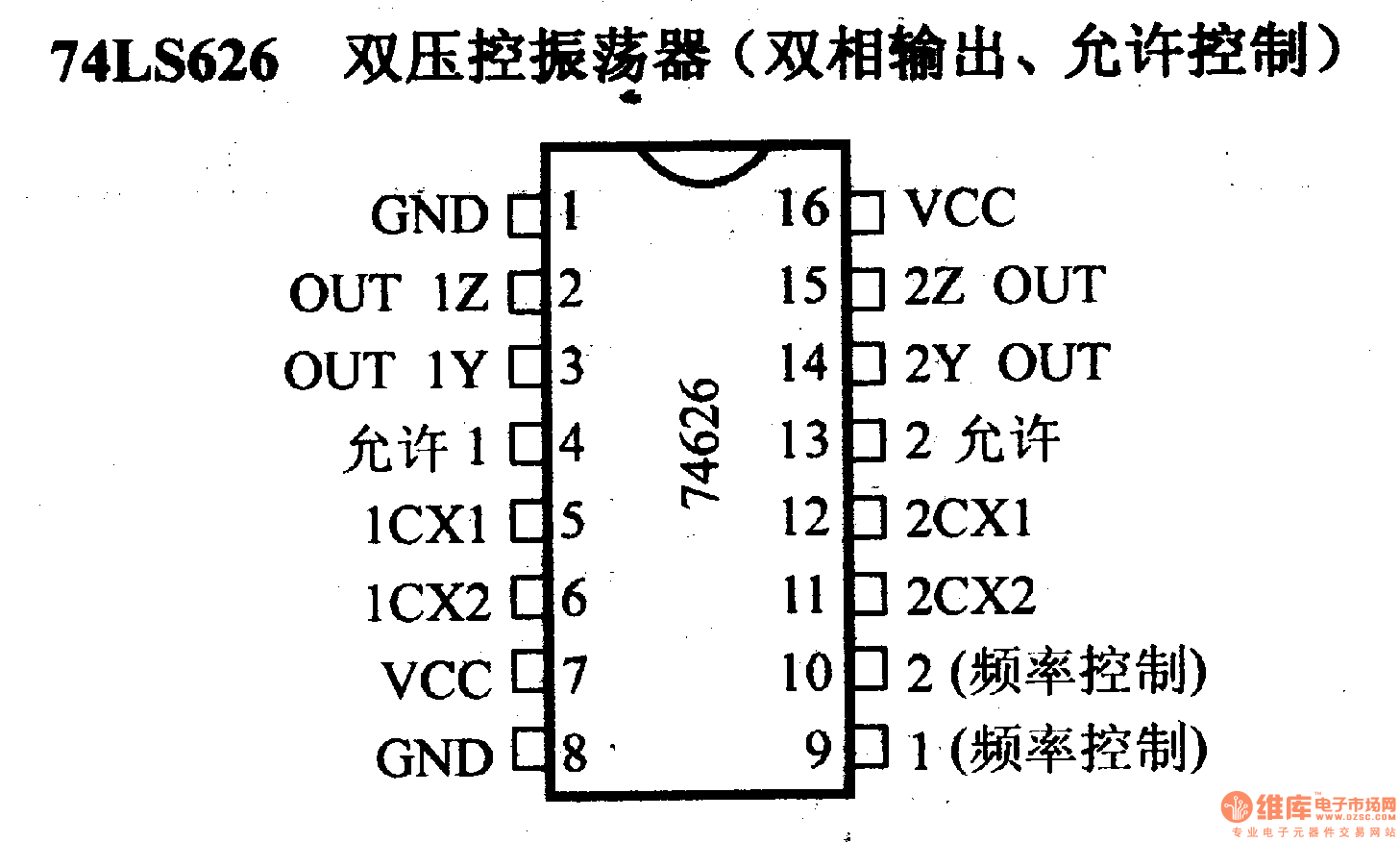

629是六種使用比較方便的vc()集成電路。主要以器件內含vco數量、是否雙向輸出(除y輸出引腳，有的帶z輸出引腳)、有無使能端、有無頻段轉換、是否溫度補償?shù)茸鲄^(qū)分。表3是74ls5624—74ls629詳細的功能區分。表3 74ls624-74ls629詳細的功能區分 型 號 內含vco數量 雙向輸出（帶z輸出引腳） 使能端 頻段轉換引腳 溫度補償端 74ls624 1 有 有 有 無 74ls625 2 有 無 無 無 74ls626 2 有 有 無 無 74ls627 2 無 無 無 無 74ls628 1 有 有 有 有 74ls629 2 無 有 有 無 根據各器件資料以及前面設定的fo=1.4mhz～19.998mhz，可以選用74ls628／74ls624。圖6是其引腳排列和功能簡介，注意74l$628的11、12腳標注為rx，用于外接溫度補償電阻rext。而74ls624的1l、12腳是懸空腳。 分析壓控振蕩器74l5628／72ls624
